CorelDRAW不仅在排版布局方面有着出色的表现、工业设计也时常会涉及，比如，CDR中实现扇形统计图的方案就是相当快速、方便。通过CorelDRAW的椭圆形基础绘图工具，直接设置旋转角度和饼形。

1、

举例说明：比如要做扇形统计图已知百分比分别为5%、25%、70%。

举例说明：比如要做扇形统计图已知百分比分别为5%、25%、70%。

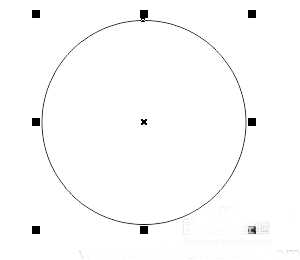

2、在工具箱中选择“椭圆形工具”按住Ctrl键绘制正圆。

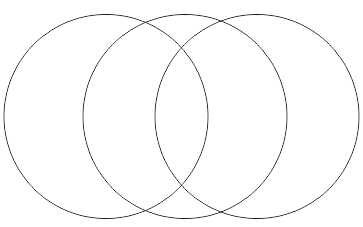

3、Ctrl+C、Ctrl+V原位复制粘贴3份（这步根据统计图的个数），或者执行水平、垂直居中对齐。

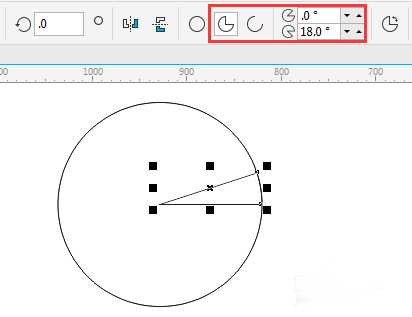

4、选择最上面的，计算得出5%的占比即18°，在属性栏输入起始角度为0°，结束角度为18°，点击“饼形”按钮，如图所示。

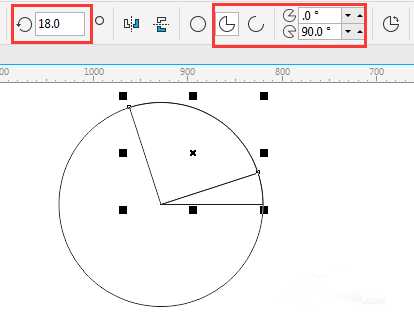

5、选择第二个圆，计算得出25%的占比即90°；在属性栏依次输入旋转角度为18°（即第一个扇形的结束角度），点击“饼形”按钮，设置起始角度为0°，结束角度为90°，如图所示。

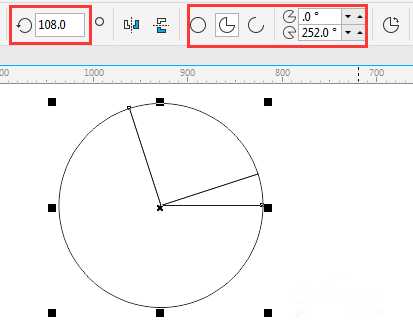

6、选择第最后一个圆，将两圆旋转角度相加输入旋转角度值108°，计算得出70%的占比即252°，点击“饼形”按钮，设置起始角度为0°，结束角度为252°，如图所示。

7、设置不同颜色并去除轮廓线。

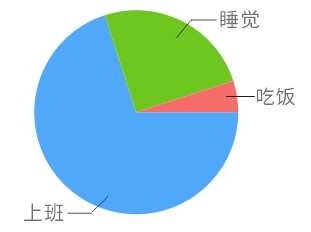

8、添加相应文字，标准扇形统计图制作完成。
